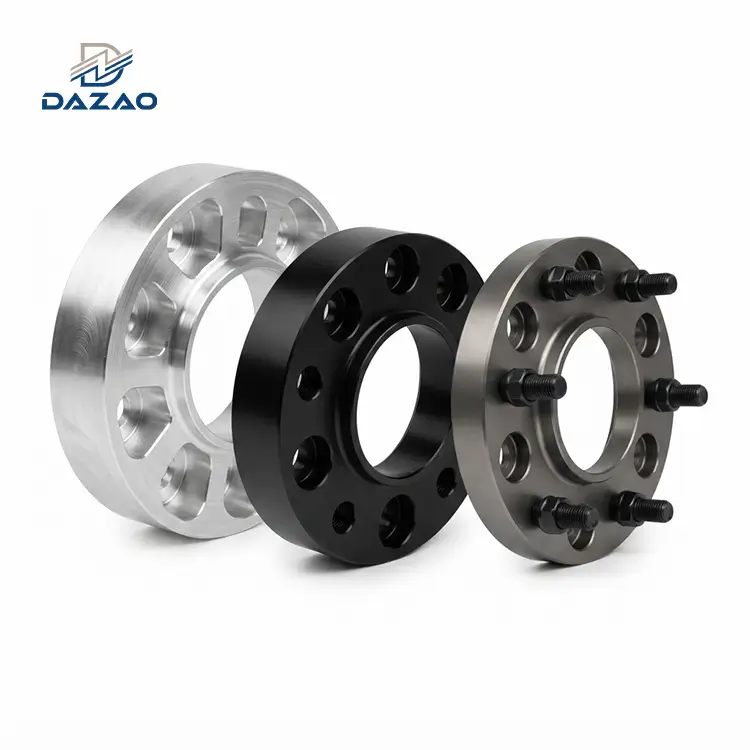

5-teljelised mehaaniliselt töödeldud alumiiniumist võidusõidurataste vaherõngad

Billet 7075-T6 rummutsentrilised roomik- ja-teeäärikud, mis on loodud nullimaks kiiret vibratsiooni

Inseneri põhipunktid:

Ühe-seadistusega 5-teljeline indekseerimine välistab kulumise; rummu kontsentrilisus Vähem kui 0,02 mm või sellega võrdne.

Tõeliselt tasane paigalduspind hoiab näo väljavoolu Vähem kui 0,01 mm või sellega võrdne kiirusel 120 km/h+.

Sepistatud 7075-T6 varraste tõmbetugevus on 570 MPa.

Klassi 12.9 meetrilised rattapoldid, mis on paigaldatud nihkega{1}}juhitava pressi abil.

Laadige-klassi CNC-tasku, mida kontrollib staatiline ja dünaamiline FEA.

Tööriistade nullkulu; prototüübid on lähetamiseks valmis 3 tööpäevaga.

100% CMM-i kinnitusringi sammu läbimõõtude ja kesk{1}}ava astmete kohta.

Custom 5 Axis CNC Wheel Spacers

Billet Wheel spacecer insenerivõimalused ja tootmise infrastruktuur

Ühe-häälestus mitme teljega-mehaaniline töötlemine, mis tagab täieliku koaksiaalse joonduse ja dünaamilise tasakaalu

Toodame 5-teljega töödeldud alumiiniumist võidusõidurataste vaherattaid, mis on konstrueeritud võistluslikuks motospordiks, kõrbe-maasõiduvõistlusteks ja rasketele kommertspikiplatvormidele. Toodame neid ohutus{8}}kriitilisi šassiikomponente sertifitseeritud sepistatud 7075-T6 ja 6061-T6 alumiiniumist tahketest toorikutest, kasutades mitmeteljelisi treifreesimise ja 5-teljelisi pidevfreesimiskeskusi.

Viies kõik toimingud-sealhulgas tagasi-tagasi-pinna treimine, kesk-ava profileerimine, kaalu-vähendamine taskutesse asetamise-ja PCD-puurimise-ühe kinnitusseadistusega, kõrvaldab meie protsess kontsentrilisuse vead, mis on levinud tavalistes 3-teise telje{{9} seadistustes. Iga partii on ühendatud klassi 12.9 külm{10}}sepistatud naastudega, mis on pressitud suletud-ahela servojälgimise abil, et vältida keerme lõhenemist, läbijooksu{12}}indutseeritud vibratsiooni ja rataste eraldumise tõrkeid dünaamiliste kurvides koormuste korral. Tutvuge meie täieliku valikugatäppis-5-teljelised CNC-töötlusteenusedkohandatud šassiiprojektide jaoks.

Lightweight Billet Aluminum Wheel Spacers for Racing

Tehnilise välja rikke analüüs ja struktuurne juur{0}}Põhjuste vastumeetmed

Tõelise{0}}maailma raja ja kõrbe dünaamilise testimise õppetunnid muudeti tootmisstandarditeks

Šassii komponendid peavad taluma suurt pöördemomenti, külgsuunalist nihket ja tugevat lööki. Allpool on ülevaade kolmest standardsest tööstuse tõrkerežiimist ja meie kõikidel tootmisliinidel rakendatud insenertehnilistest vastumeetmetest.

Kiir-rooli raputus kahekordse-seadistuse{2}}runout Stack'i kaudu

· Alg{0}}põhjuste analüüs:Standardne 3-teljeline töötlemine nõuab töödeldava detaili ümberpööramist, et viimistleda rummutsentriline tsentreerimisserv ja paigalduspind. Osade ümberpaigutamise vead kuhjuvad, mille tulemuseks on radiaalne väljavool, mis ületab rummu ava suhtes 0,08 mm. Sõiduki kiirustel üle 120 km/h tekitab see ekstsentrilisus dünaamilist tasakaalustamatust, mida ei saa lahendada standardse rataste tasakaalustamisega.

· Tootmise vastumeetmed:Viisime kogu tootmise üle 5-teljelistele multitegumtöökeskustele. Rummu ava, välisläbimõõt, tsentreerimisregister ja kinnitusmuster lõigatakse ühe kinnitustsükliga. Kontsentrilisus on väiksem kui 0,02 mm või sellega võrdne ja külgmine väljavool on piiratud 0,01 mm või sellega kogu paigalduspinna ulatuses.

Struktuurne väsimuspragunemine dünaamiliste löökkoormuste tõttu

· Alg{0}}põhjuste analüüs:Üldised taskud, millel on teravad 90-kraadised sisenurgad, toovad sisse pingekontsentratsiooni sõlmed. Vertikaalse maandumise korral kõrbes{2}}teel katsetamise ajal võivad löökkoormused ületada kolm korda staatilist teljekoormust, põhjustades taskute põhjas mikro-murde.

· Tootmise vastumeetmed:Eraldame komponentide projekteerimise töötsükli järgi. Rööbastee komponendid kasutavad mitme-nurga all hoidmist, mis on optimeeritud vedrustuseta kaalu vähendamiseks. Maastiku-- ja veoautode variandid kasutavad R3.0 pidevat nurgafileed, 2,0 mm paksemaid seinaosasid ja pidevaid välisperimeetri ribisid. Kõik muudetud geomeetriad läbivad enne kiibi eemaldamist 3x staatilise nimikoormuse FEA simulatsiooni.

Naastkeerme eemaldamine ja vajutage{0}}Sobita telje kõrvalekalle

· Alg{0}}põhjuste analüüs: Standard manual hydraulic presses apply uncontrolled downward force without displacement verification. Over-pressing induces internal broaching failure, while under-pressing results in angled studs (perpendicularity deviations >0,10 mm) ja keerme ebaühtlane haardumine.

· Tootmise vastumeetmed:Pressime{0}}kogu klassi 12.9 riistvara, kasutades automaatseid servopresse, mis on varustatud integreeritud jõu{2}}nihkeanduritega. Süsteem peatab ja lükkab tagasi kõik komponendid, mis erinevad eelseadistatud sisestusparameetritest. Valmis sõlmed läbivad 100% CMM-i kontrolli naastude perpendikulaarsuse (vähem kui 0,03 mm või sellega võrdne) ja aksiaalse eendi kõrguse (±0,10 mm) suhtes.

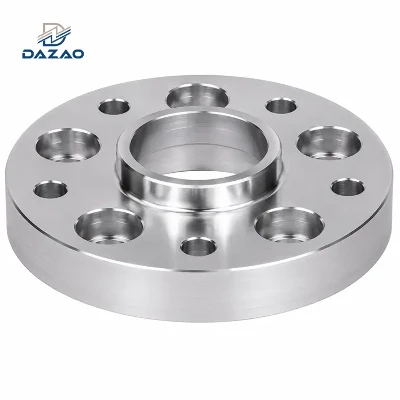

Hubcentric Wheel Spacers 7075 T6 Aluminum

Tehnilise arhitektuuri võrdlusalus: 5-teljeline sepistatud 7075-T6 vs tavalised vahetükid

Andmete otsene võrdlus, mis tõstab esile mõõtmete terviklikkuse, mehaanilise jäikuse ja ohutusvaru

Tehniline mõõdik	5-teljelised sepistatud 7075-T6 vahetükid	Tavaline 3-teljeline valualumiinium	Üldised pehmest terasest vahetükid
Töötlemisprotsess	Üks{0}}seadistus pidev 5-teljeline	Kahe-3-telje vertikaalse CNC seadistamine	Mitme{0}}kasutusjuhendiga treipink
Hubtsentriline kontsentrilisus	Väiksem või võrdne 0,020 mm	0,080 mm – 0,150 mm	0,050 mm – 0,100 mm
Paigaldusnäo tasapinnalisus	Väiksem või võrdne 0,010 mm	0,040 mm – 0,080 mm	0,030 mm – 0,060 mm
Saagi tugevus	505 MPa	160-220 MPa	250-350 MPa
Materjali tihedus	2,81 g/cm³(Madal inerts)	2,70 g/cm³ (poorsusoht)	7,85 g/cm³ (suur mass)
Naastu säilitamise standard	Servo-pressi nihe on kinnitatud	Tavaline käsitsi lehtpress	Avage läbi{0}}aukude / vajutage
Tööriistade ja seadistamise tasu	Null (CAD-i otse{0}}CNC-le{1}})	Tööriistade/stantside maksumus (2 $,500+)	Madal tööriistade arv, pikk seadistamisaeg

Meie rajatis varustab kaülitugevad -7075-T6 alumiiniumist CNC-detailidvedrustuse püstpostide ja pidurisadulate jaoks.

Heavy Duty Forged Wheel Spacers for Trucks

Mehaanilised spetsifikatsioonid ja mõõtmete tolerantside maatriks

Põhjalikud füüsikalised, geomeetrilised ja riistvaraparameetrid tehniliseks kontrollimiseks

Parameetri mõõde	Tehniliste spetsifikatsioonide vahemik
Tooraine klassid	Sepistatud Al7075-T6, Al6061-T6, Al6082-T6 (EN 10204 3.1 sertifitseeritud)
Poltide mustrid (PCD)	4, 5, 6, 8, (nt 4 x 100, 5 x 114,3, 5 x 120, 6 x 139,7, kohandatud PCD-d)
Paksuse vahemik	5,0 mm kuni 75,0 mm (kohandatud astmelised suurused on saadaval nõudmisel)
Keskne puuraugu	Ø54,1 mm kuni Ø110,0 mm täppis-pööratud rummutsentrilise huulega
Mõõtmete tolerantsid	Puur/piloot:±0,005 mm; PCD keskus:±0,010 mm; Paksus: ±0,025 mm
Geomeetrilised tolerantsid	Kontsentrilisus:Väiksem või võrdne 0,020 mm; Tõeline perpendikulaarsus:Väiksem või võrdne 0,015 mm
Stud spetsifikatsioonid	Klass 12.9 kõrge -tõmbetugevusega teras, M12x1,25, M12x1,5, M14x1,5, 1/2"-20, Dacromet/tsink
Pinnatöötlused	II tüüpi anodeeritud (värviline),MIL{0}}A-8625 kõvakatte anodeerimisteenused, Micro{0}}bead Blast
Eel{0}}anodeerimise tolerantsi nihe	Täppis-kompenseeritud ava-eeltöötlus (+0.015 mm) plaadi paksuse jaoks
Tootmise teostusajad	Prototüübid: 3–4 päeva; Partii (500–2000 tk): 8–12 päeva

Custom PCD Adapter Wheel Spacers CNC Machined

Töökohustus{0}}Materiaali ja konstruktsiooni konfiguratsiooni valija

Täpse sulami ja veebigeomeetria valimine rööbastee, jälgede ja raskeveo jaoks

· 6061-T6 toorik:Sobib tänava laiendamiseks, esteetilise asendi{0}}korrigeerimiseks ja aeg-ajalt kergeks{1}}päevaseks kasutamiseks. Annab puhta ereda-värvi anodeerimise tasakaalustatud tootmisökonoomikaga.

· 7075-T6 sepistatud alumiinium:Standardvalik suure{0}}survejõuga GT võidusõiduks, driftimiseks, kaljuronimiseks ja raskeveokite raja laiendamiseks. Pakub kaks korda suuremat väsimuspiiri kui 6061-T6, et tulla toime kõvade äärekivide ja rööbaste löökidega.

· Hubtsentrilised sammude kujundused:Integreeritud rummu{0}}asutamise huuled kannavad sõiduki raskuse ja nihkekoormuse otse telje koonusse, takistades rattapoltide radiaalset nihkekoormust.

High Performance Anodized Aluminum Wheel Spacers

Metroloogia kontrolli ja kvaliteedi tagamise protokoll

Täielik jälgitavus spektromeetrilisest kontrollist kuni CMM-i geomeetrilise valideerimiseni

1. Sissetuleva materjali kinnitus:Optiline emissioonispektromeetria kinnitab alumiiniumisulamite keemiat. Eddy-testijad lükkavad tagasi lati, millel on sisemised tühimikud või lisamised.

2. Esimene artikli kontroll (FAI):Zeissi mitme{0}sensoriga koordinaatmõõtmismasinad (CMM) kontrollivad iga masina seadistuse esialgset osa, et luua täielikud AS9102-ga ühilduvad mõõtmete aruanded.

3. Protsessi ajal-käivitamise testimine:100% toodetud vahetükkidest on paigaldatud täppistesti kinnitusdetailidele, et kontrollida väljajooksu ja näo kõikumist, kasutades näidikuid (sihtmärk: kogu näidatud väljavool<0.02mm).

4. Pinnatöötluse-järgsed kontrollid:Keermepistiku mõõturid (6H klass) ja avamikromeetrid kontrollivad rummu asukoha määramise kriitilisi samme pärast kõva anodeerimist, et vältida paigaldushäireid.

5x114.3 Hubcentric Wheel Spacers 20mm

Spetsialiseerunud autotööstuse ja mootorispordi rakendussektorid

Šassii laiendamise ja PCD teisendamise lahendused nõudlikele sõidukiplatvormidele

Time Attack & Circuit Racing

Suure jõudlusega-rummutsentrilised vahetükid, mis minimeerivad pöörleva vedrustuseta massi suure-survejõuga roomikautodel.

Maastiku-trofeeveokid ja roomikautod

Struktuursed maastikul laia rööpmega rattavahed, mis on loodud vastu pidama vedrustuse põhjaga ja{0}}suure löökkoormusega.

Rasked{0}}kommertspipid

Tugevad sepistatud rataste vahekaugused veoautodele, et korrigeerida rataste nihet kahel{0}}taga-rattateljel ja tõstetud šassiil.

Kohandatud PCD ülekanded ja restomod

Kohandatud PCD-adapteri rattavahetükid, mis on töödeldud nii, et need sobiksid kaasaegsete mitme -kolviga pidurisüsteemidega, millel on mitte-natiivsed rummumustrid ja mis sobivad kõrvuti CNC-töödeldud autovedrustuse komponentidega.

Hankige pakkumine CNC-ga töödeldud alumiiniumist võidusõidurataste vahetükkide jaoks

KKK-d

Best Aluminum Wheel Spacers for Track Days

01.Kas rattavahed põhjustavad rattalaagrite rikkeid?

Rattavahedetailid ei kahjusta rattalaagreid, kui nihke muutused vastavad samaväärsetele madala{0}}nihkega ratastele. Suurem hoob ilmneb alati, kui ratta keskjoon liigub väljapoole, olenemata sellest, kas kasutatakse vahetükki või järelturu ratast. Täpne rummutsentriline joondus tagab dünaamilise koormuse ühtlase jaotumise laagrite vahel.

02.Miks mõned rattavahepuksid kiirteekiirusel ägedalt vibreerivad?

Maanteel tekkiv vibratsioon tuleneb mitte-kontsentrilistest kinnituspindadest või tavalistest kõrvade{1}}kesksetest konstruktsioonidest. Kui keskmise ava väljalaskekaugus on üle 0,05 mm, paigaldub ratas ekstsentriliselt, tekitades suurel-kiirusel dünaamilise tasakaalustamatuse. Viie-teljega ühe-seadistusega töötlemine säilitab kontsentrilisuse 0,02 mm piires, kõrvaldades pöörlemise tasakaalustamatuse.

03.Kas 7075-T6 alumiinium on tingimata vajalik 6061-T6 asemel?

Raskete kommertsveokite, võistleva triivimise ja suure-mõjuga-maastikurakenduste jaoks on 7075-T6 vajalik, kuna selle 505 MPa voolavuspiir peab vastu löökkoormustele. Tavaliseks reisijatetänava laiendamiseks või kergeks rööbastee kasutamiseks tagab 6061-T6 piisava tugevuse ja väsimuskindluse madalama ühikuhinnaga.

04.Kuidas vältida rattapoltide lõdvenemist või väljatõmbumist?

Paigaldame klassi 12.9 naastud suletud-ahelaga servopresside abil, mis jälgivad samaaegselt jõu- ja nihkekõveraid. See protsess hoiab ära rihmade eemaldamise, tagab tõelise risti asetsemise 0,03 mm piires ja tagab, et naastud peavad vastu dünaamilisele võidusõidupidurdusmomendile ilma välja taandumata.

05.Milline minimaalne keerme haardumine on vajalik vahetükkide{0}}libisemise korral?

Üle 5 mm paksemate vahetükkide{0}}libisemiseks on vaja pikendatud rattapolte, et tagada piisav keerme haardumine. Ohutu paigaldus nõuab minimaalselt 6,5–8 täispööret (vastab naastu keerme sammu välisläbimõõdule). Eelpressitud klassi 12.9 naastudega -vahetükkide polt-välistab selle nõude.

06.Kas kõvakatte anodeerimine muudab kriitilise rummu{0}}sobivuse tolerantse?

Standardne III tüüpi kõvakatte anodeerimine ladestab 25 kuni 50 mikronit pinda, mis võib põhjustada ava{3}}keskmist kinnitumist. Me rakendame CNC-treimisel mõõtmete kompenseerimist (+0.015mm nihe), nii et viimane keskava vastab pärast katmist täpsetele nimitolerantsidele.

Saatke oma CAD-joonised inseneri-DFM-i tagasiside saamiseks

Laadige üles oma 2D-joonised ja 3D-CAD-failid (STEP, IGES, Parasolid, DXF või DWG), et saada 24 tunni jooksul DFM-i tootmishinnang, stressi{2}}jaotuskontroll ja ametlik tootmispakkumine.
